| Lugar de origen: | China |
| Nombre de la marca: | JIMA |
| Certificación: | SGS, ISO,Reach, RoHS |
| Número de modelo: | EDCU-HC |
| Cantidad de orden mínima: | 100 KG |
|---|---|
| Precio: | negotiation |
| Detalles de empaquetado: | Caja de madera |
| Tiempo de entrega: | 5-15 días |
| Condiciones de pago: | T / T, L / C |
| Capacidad de la fuente: | 1000 toneladas por mes |
| Pureza: | 99,95% | Alargamiento: | ≥ 1,5% |
|---|---|---|---|
| Resistencia a la tensión: | MPa del ≥ 160 | Fuerza de cáscara: | ≥ 1 N/mm |
| Perfil de lámina: | RA≤0.15μm，Rz≤1.7μm | diámetro interior: | 76 mm, 152 mm, 3 pulgadas, 6 pulgadas |
| Alta luz: | hoja de cobre para el PWB,rollo de cobre de la hoja |
||

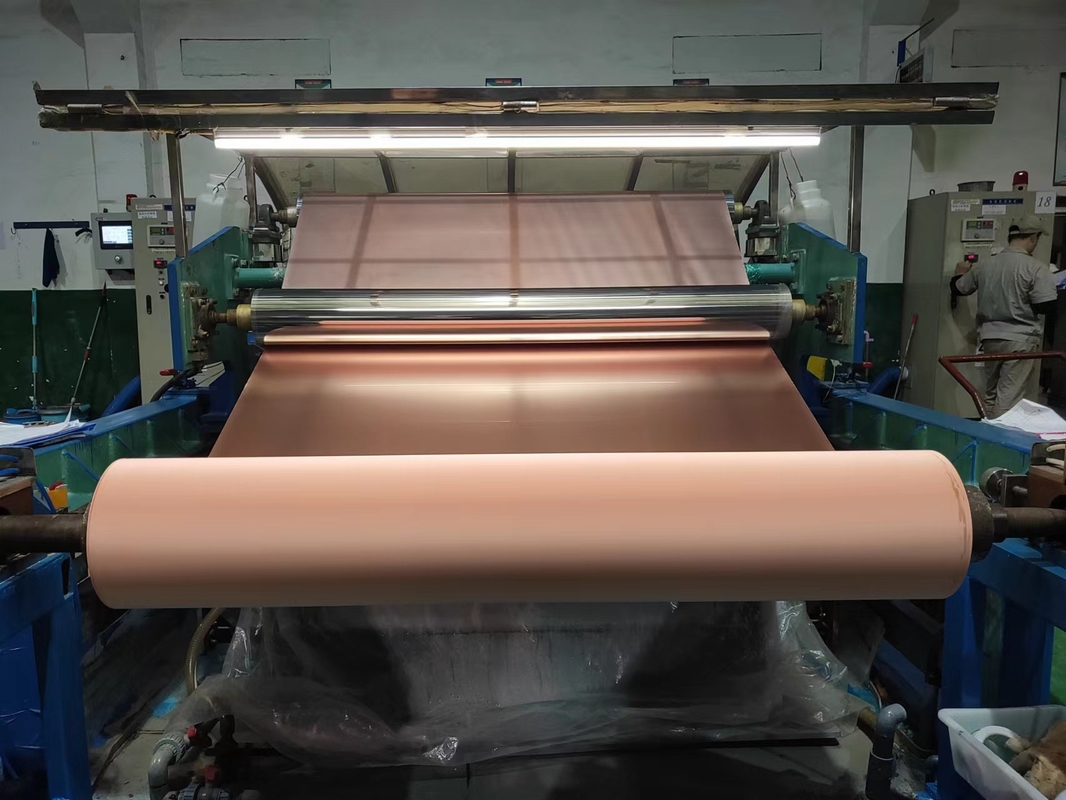

hoja de cobre estándar electrolítica de 70um ED para el tablero de la resina fenólica
Specificaitons estándar:
Grueso: 0.012-0.070 milímetros
Anchura: 5-1380m m
Longitud: 500-5000 M
Diámetro interno: 3 pulgadas, 6 pulgadas
Características:
. Alta fuerza de cáscara y buena capacidad del grabado de pistas
. La adherencia excelente a grabar al agua fuerte resiste
Uso:
Compare entre la hoja del cobre de CA y la hoja de cobre del ED
Anchura: ≤ de cobre 620m m, ≤ de cobre electrolítico 1380m m de la anchura de la hoja del balanceo de la anchura de la hoja
Paquete: cartón de madera
FAQ:
Q1. ¿Longitud por el rollo?
500-5000meter
Q2. ¿cuál es el diámetro interno?
76/152/ aduana
Propiedades típicas de la hoja de cobre estándar para el tablero de la resina fenólica y el tablero de epoxy.
|
Clasificación
|
Unidad | Requisito | Método de prueba | |||||||||||
| Designación de la hoja | / | T | H | M | 1 | 2 | 3 | IPC-4562A | ||||||
| Grueso nominal | / | 12um | El 1/2 ONZA | 3/4 ONZA |
1 Onza |
2 Onza |
3 Onza |
IPC-4562A | ||||||
| Peso del área | g/㎡ | 107±4 | 153±5 | 228±8 | 285±10 | 580±15 | 860±20 |
IPC-TM-650 2.2.12.2 |
||||||
| Pureza | % | ≥99.8 |
IPC-TM-650 2.3.15 |
|||||||||||
| Perfil de la hoja | Lado brillante (Ra) | ս m | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
IPC-TM-650 2.3.17 |
|||||
| Lado mate (Rz) | um | ≤6 | ≤8 | ≤10 | ≤10 | ≤15 | ≤20 | |||||||
| Resistencia a la tensión |
R.T. (23℃)
|
Mpa | ≥150 | ≥220 | ≥235 | ≥280 | ≥280 | ≥280 |
IPC-TM-650 2.3.18 |
|||||
| Alargamiento |
R.T. (23℃)
|
% | ≥2 | ≥3 | ≥3 | ≥4 | ≥4 | ≥4 |
IPC-TM-650 2.3.18 |
|||||
| Tema | Ω.g/㎡ | ≤0.170 | ≤0.166 | ≤0.162 | ≤0.162 | ≤0.162 | ≤0.162 |
IPC-TM-650 2.5.14 |
||||||
| Fuerza de cáscara (FR-4) | N/mm | ≥1.0 | ≥1.3 | ≥1.6 | ≥1.6 | ≥2.1 | ≥2.1 |
IPC-TM-650 2.4.8 |
||||||
| Pinholes&porosity | Número | No |
IPC-TM-650 2.1.2 |
|||||||||||
| Anti-oxidación | R.T. (23℃) | día | 180 | / | ||||||||||
| H.T. (200℃) | Minutos | 60 | / | |||||||||||
1. Anchura estándar, 1295 (±1) milímetros, mayo según el sastre de la petición del cliente.
2. Probamos la fuerza de cáscara con el prepreg FR-4 (Tg140), reconfirmamos por favor con sus págs.
